Podłączenie bezprzewodowego sterownika Salus składa się z dwóch etapów: przewodowego podłączenia odbiornika do kotła oraz bezprzewodowego sparowania go z nadajnikiem, czyli termostatem pokojowym. Odbiornik wymaga zasilania i połączenia ze stykami sterującymi kotła, natomiast nadajnik działa zwykle na baterie.
Najpierw zadbaj o bezpieczeństwo
Odbiornik pracuje przy napięciu 230 V. Przed rozpoczęciem instalacji wyłącz zasilanie kotła oraz obwodu, do którego będzie podłączony moduł. Prace przy instalacji elektrycznej powinien wykonać instalator z odpowiednimi kwalifikacjami. Błędne podłączenie może spowodować porażenie albo uszkodzenie elektroniki kotła.
Czego potrzebujesz przed rozpoczęciem?
Przygotuj narzędzia i sprawdź, czy masz kompatybilny zestaw urządzeń:
- śrubokręt płaski i krzyżakowy
- ściągacz izolacji
- próbnik napięcia lub miernik
- odbiornik i nadajnik przeznaczone do współpracy
- instrukcję konkretnego modelu Salus oraz dokumentację kotła
Nie zakładaj, że oznaczenia zacisków są identyczne we wszystkich urządzeniach. Przed podłączeniem odszukaj w instrukcji zaciski zasilania oraz styki przekaźnika. Szczególną uwagę zwróć na rozdzielenie przewodów zasilających od przewodów sterujących.
Jak podłączyć odbiornik Salus do kotła?
Odbiornik jest modułem montowanym po stronie kotła lub listwy sterującej. To on przekazuje do źródła ciepła sygnał żądania ogrzewania. Typowy schemat wygląda następująco:
- Wyłącz zasilanie kotła i upewnij się, że na przewodach nie występuje napięcie.
- Zdejmij obudowę odbiornika zgodnie z instrukcją danego modelu.
- Podłącz przewody zasilające do zacisków L i N odbiornika. Są to przewody zasilania modułu, a nie styki sterujące kotła.
- Znajdź w kotle wejście termostatu pokojowego, często oznaczone jako RT, Room Thermostat albo podobnie.
- Połącz to wejście ze stykami COM i NO odbiornika, jeśli taki sposób wskazuje instrukcja zestawu i kotła.
- Sprawdź, czy przewody są odpowiednio odizolowane, mocno osadzone w zaciskach i nie dotykają sąsiednich terminali.
- Zamknij obudowę odbiornika i dopiero wtedy przywróć zasilanie.
Styki COM/NO są zwykle stykami bezpotencjałowymi, które zwierają lub rozwierają obwód sterowania kotłem. Nie podłączaj napięcia 230 V do wejścia termostatu kotła ani do zacisków COM/NO, jeśli dokumentacja urządzenia tego nie przewiduje. Układ zacisków może różnić się między modelami, dlatego schemat producenta ma pierwszeństwo przed ogólnym opisem.
Jak sparować termostat z odbiornikiem?
Połączenie przewodowe odbiornika z kotłem nie oznacza jeszcze nawiązania komunikacji radiowej. Nadajnik trzeba osobno zsynchronizować z odbiornikiem:
- Włóż baterie do nadajnika i uruchom odbiornik po przywróceniu zasilania.
- Na odbiorniku naciśnij i przytrzymaj przycisk parowania lub przycisk oznaczony symbolem komunikacji. Czas i sposób aktywacji zależą od modelu.
- W nadajniku wybierz funkcję parowania zgodnie z jego instrukcją. W niektórych modelach wymaga to przytrzymania określonej kombinacji przycisków.
- Poczekaj na sygnał potwierdzający nawiązanie połączenia radiowego.
- Ustaw na termostacie temperaturę wyższą od aktualnej temperatury w pomieszczeniu, aby wymusić żądanie ogrzewania.
- Sprawdź, czy odbiornik zareaguje i czy kocioł rozpocznie pracę. Następnie obniż nastawę, aby sprawdzić wyłączenie ogrzewania.
Znaczenie diody zależy od konkretnego odbiornika Salus. Najczęściej spotykane sygnały można interpretować orientacyjnie w ten sposób:
| Sygnał diody | Możliwe znaczenie | Co sprawdzić? |
|---|---|---|
| Miganie | Tryb parowania albo oczekiwanie na komunikację | Uruchom procedurę parowania także na nadajniku |
| Stałe światło | Praca odbiornika lub nawiązane połączenie | Wykonaj test podniesienia temperatury zadanej |
| Brak światła | Brak zasilania, wyłączona dioda albo błąd | Sprawdź zasilanie i instrukcję danego modelu |
Tabela nie zastępuje instrukcji urządzenia. Kolory i kody LED mogą mieć inne znaczenie w zależności od modelu, dlatego przy nietypowym wskazaniu odwołaj się do dokumentacji konkretnego zestawu.

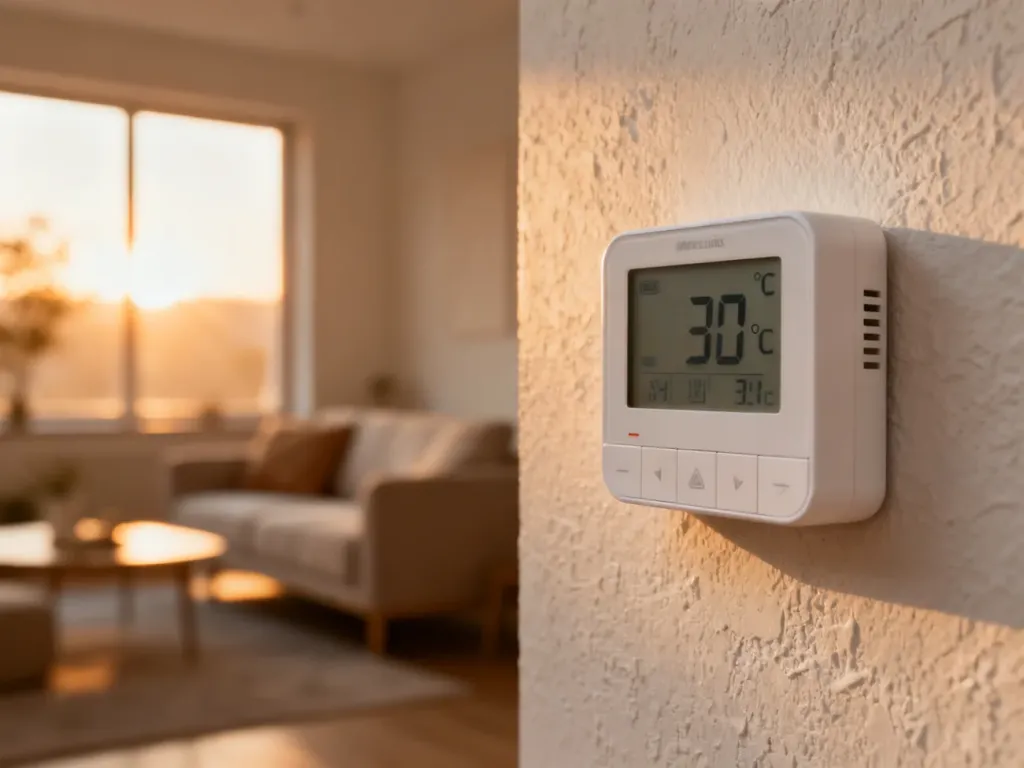

Gdzie zamontować nadajnik i jak sprawdzić działanie?
Termostat zamontuj w pomieszczeniu reprezentatywnym dla całej strefy, zwykle na wysokości umożliwiającej prawidłowy pomiar temperatury. Nie umieszczaj go bezpośrednio przy grzejniku, kominku, urządzeniach elektrycznych, drzwiach, oknie ani w miejscu narażonym na przeciąg. Nadajnik nie powinien być zasłonięty meblem.
Metalowe szafki, grube ściany i konstrukcje zbrojone mogą ograniczać zasięg radiowy. Jeśli po sparowaniu odbiornik nie reaguje, przesuń nadajnik bliżej odbiornika i powtórz próbę. Najczęstsze błędy to:
- podłączenie przewodów 230 V do styków sterujących
- zamiana zacisków zasilania L i N albo pominięcie przewodu wymaganego przez model
- parowanie nadajnika z innym odbiornikiem niż ten zamontowany przy kotle
- montaż termostatu przy źródle ciepła lub w miejscu zasłoniętym
- ustawienie urządzeń poza zasięgiem radiowym
Jeżeli nie masz doświadczenia z instalacjami elektrycznymi albo nie potrafisz zidentyfikować wejścia termostatu w kotle, przerwij pracę i zleć podłączenie instalatorowi. Po prawidłowym montażu odbiornik jest połączony przewodowo z kotłem, a termostat komunikuje się z nim radiowo.
